Опции към честотните инвертори COMBIVERT F5
Стандартен филтър от серията COMBILINE


Стандартни филтри от серията COMBILINE

Голяма част от задвижванията могат да причинят ниско- или високочестотни смущения. Наредбите и стандартите за електромагнитна съвместимост (EMC) могат да бъдат спазени, ако се използват стандартни EMC филтри от серията COMBILINE. Те са проектирани за индустриални или жилищни райони и могат да се захранват с до 1,000 A номинален ток.

Филтър за хармоници COMBILINE


Филтри за хармоници COMBILINE

Постигането на синусоидален ток от стандартен 6-импулсен токоизправител винаги е било предизвикателство. Филтърът за хармоници COMBILINE е новаторско решение за монтиране към машини и модернизиране на производствени системи.

Налични са два типа:

  • Стандартен - THD ≤ 8%, PWHD ≤ 15%.

  • Икономичен - THD ≤ 15%, PWHD ≤ 38%

THD - total harmonic distortion

PWHD - partial weighted harmonic distortion
Синусоидален филтър COMBILINE


Синусоидален изходен филтър COMBILINE

Различните честотни задвижвания създават допълнителни загуби в двигателя, които могат значително да повлияят на неговата надеждност и експлоатационният му живот.

Синусоидалния филтър на изход COMBILINE ограничава натоварването на изолацията на двигателя, което е важно особено при приложения с по-голямо натоварване и при специални двигатели.

Налични са стандартни версии с честота fmax = 100 ... 400 Hz и поръчкови версии за изходни честоти до 1,600 Hz.
Мрежов входен дросел


Входни и изходни дросели

Токоизправителите на вход на различни задвижвания причиняват леки пулсации на тока, които натоварват постояннотоковите кондензатори в честотните регулатори и създават изкривяване на хармониците в мрежата.

Мрежовия дросел (50/60 Hz) стабилизира тока и намалява хармониците. Това са важни фактори, които влияят на надеждността и експлоатационния живот на машината.

Дроселите за двигатели COMBILINE стабилизират тока на изход, намаляват натоварването на изолацията и са налични за изходни честоти...50 Hz, ...100 Hz и ...200 Hz.
Изходен дросел


Изходните дросели COMBILINE

  • повишават изходния импеданс;

  • намаляват пулсациите на изходния ток;

  • намаляват dv/dt, което се генерира от високата скорост на превключване на IGBT транзистора;

  • повишават експлоатационния живот на изолацията на намотките на двигателя;

  • намаляват пиковете на тока и натоварването на IGBT транзисторите на задвижването.
Спирачно съпротивление


Спирачни съпротивления OHM-A и OHM-B

Постояннотоковите кондензатори на инверторите могат само частично да абсорбират регенеративната енергия на двигателя. За справяне с излишната енергия, честотните преобразуватели от серият COMBIVERT могат да се доставят с вътрешен спирачен транзистор, който насочва енергията навън. Фирмата предлага и широка гама спирачни съпротивления.

Характеристики:

  • следене на температурата чрез температурен сензор;

  • налични са спирачни съпротивления OHM-A и OHM-B във версия за монтаж под инвертора;

  • без допълнителен шум при намаляване на скоростта на двигателя и др.

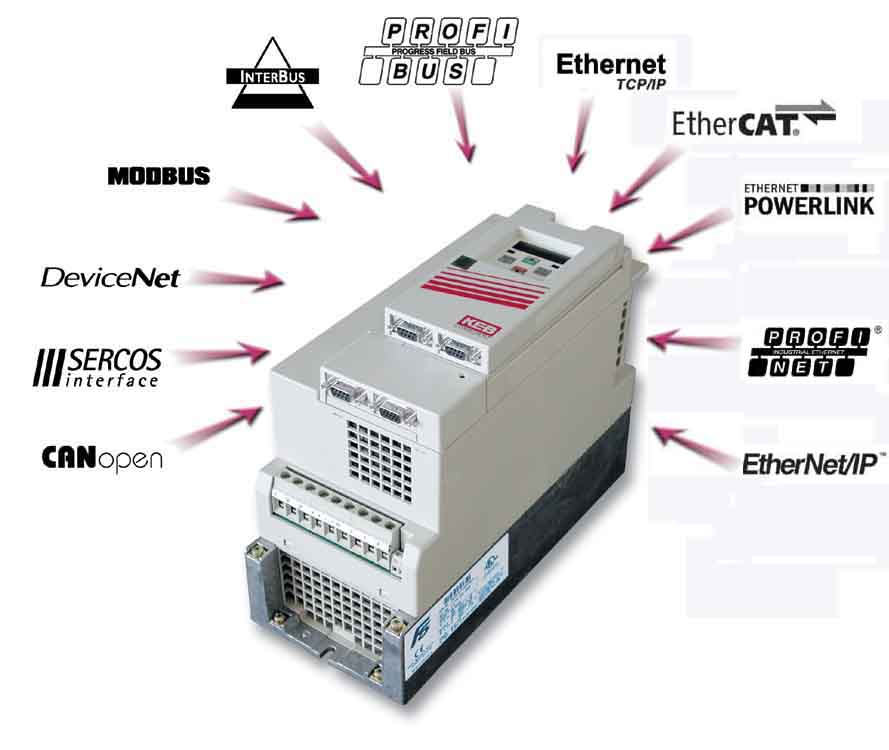

Серийна комуникация


Интерфейси за серийна комуникация

Всички честотни инвертори от серията COMBIVERT работят с най-широко разпространените интерфейси за серийна комуникация.

Полевите шини: Profibus, CAN, Sercos, Interbus, DeviceNet и Modbus

са "двигателя" на съвременните концепции за разработване на машини и съоръжения.

Основаващите се на EtherNet технологията: Ethernet TCP / IP, EtherCAT,  Powerlink и ProfiNET

улесняват пуска и диагностиката и подпомагат реализирането на решения за високо динамични приложения и за приложения с приоритет управление на движението.
